測溫產品概(gai)述
在(zai)電(dian)(dian)力(li)系統(tong)中，從發電(dian)(dian)廠(chang)到(dao)送變(bian)(bian)電(dian)(dian)設備(bei)以及到(dao)終端用戶電(dian)(dian)器(qi)的(de)整個傳(chuan)輸過程中都有大量的(de)可(ke)變(bian)(bian)溫度需要(yao)檢測、預警。高(gao)壓設備(bei)連接(jie)(jie)部(bu)位如母線連接(jie)(jie)點，各(ge)種開關、斷路器(qi)、主(zhu)變(bian)(bian)套(tao)管(guan)夾、高(gao)壓電(dian)(dian)纜接(jie)(jie)頭(tou)等由(you)于氣候冷熱變(bian)(bian)化、材料老化、銹蝕、松動(dong)(dong)等原因(yin)易造成(cheng)接(jie)(jie)觸(chu)不良(liang)、接(jie)(jie)觸(chu)電(dian)(dian)阻(zu)增(zeng)大。在(zai)大電(dian)(dian)流通過時，容(rong)易燒(shao)壞設備(bei)，嚴重的(de)甚至引起(qi)一次(ci)設備(bei)起(qi)火爆炸。若對這些溫升故障點的(de)運行(xing)狀態(tai)進行(xing)動(dong)(dong)態(tai)追(zhui)蹤監測，不僅可(ke)以防(fang)止、杜絕此類事故的(de)發生，而且亦為電(dian)(dian)力(li)系統(tong)安全(quan)可(ke)靠分析和(he)科學(xue)調度提供重要(yao)的(de)決策依據。
在目前對高壓電氣設備溫(wen)度的(de)(de)監測，使用(yong)最多的(de)(de)方(fang)式是(shi)通(tong)過人(ren)工手持紅外設備定期巡(xun)檢。而此種方(fang)式有(you)很多的(de)(de)弊端：
1.勞動強度(du)大(da)，需(xu)增(zeng)加工作人(ren)員；
2.溫度測量不準，人為的、環(huan)境的干(gan)擾因素大；
3.溫(wen)度的異常不能(neng)及時的發現；
4.對(dui)歷史數據無法(fa)進行(xing)及(ji)時、有效的(de)分析。因(yin)而存(cun)在無法(fa)及(ji)時發現故障(zhang)的(de)隱患；
5.電氣設(she)備內部的(de)一些關鍵接點(dian)的(de)溫度(du)無法(fa)測(ce)量；
針對(dui)目前(qian)高壓設(she)備(bei)(bei)溫(wen)度監(jian)(jian)(jian)測(ce)的(de)(de)現狀，我(wo)(wo)公司率先在(zai)國內推(tui)出了(le)(le)(le)高壓電氣接點溫(wen)度在(zai)線(xian)監(jian)(jian)(jian)測(ce)系統(tong)，解決了(le)(le)(le)在(zai)常規的(de)(de)溫(wen)度監(jian)(jian)(jian)測(ce)手(shou)段中(zhong)所遇到的(de)(de)問題(ti)。通過多年的(de)(de)實踐，我(wo)(wo)公司推(tui)出了(le)(le)(le)一(yi)系列(lie)的(de)(de)測(ce)溫(wen)產品，可適用于(yu)各(ge)種不同的(de)(de)測(ce)溫(wen)環境(jing)。產品已(yi)大量(liang)的(de)(de)運行(xing)在(zai)國內的(de)(de)各(ge)行(xing)各(ge)業的(de)(de)電力系統(tong)中(zhong)，為避免高壓電氣設(she)備(bei)(bei)事故起到了(le)(le)(le)很好的(de)(de)監(jian)(jian)(jian)測(ce)作用。
無(wu)線(xian)測溫系統介紹(shao)

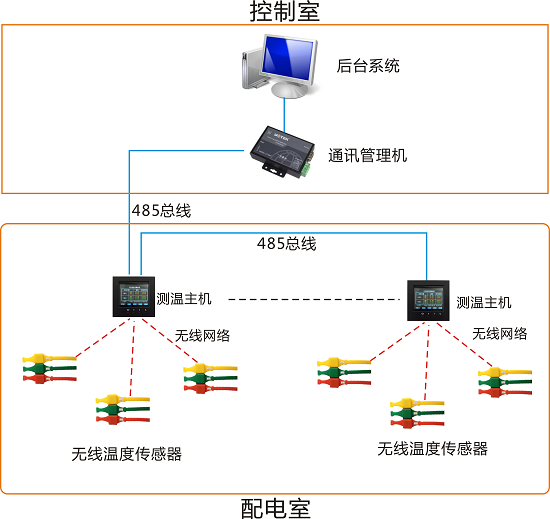

系統結構圖

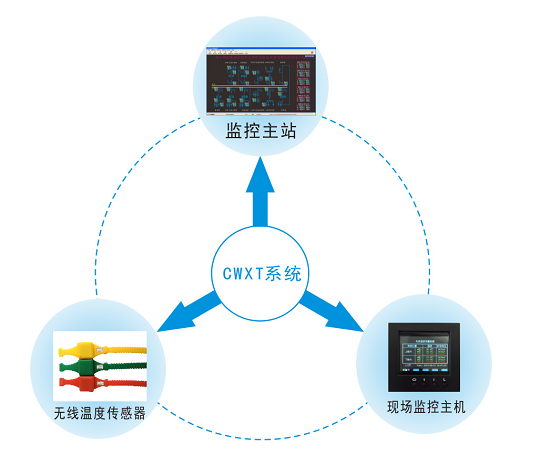

整個測溫系統由(you)無線溫度傳感器(qi)、現場監(jian)控主機、后臺監(jian)控系統三大部(bu)分組成。
系統拓撲圖
備注：
1、無(wu)線溫度傳感安(an)裝于開(kai)關柜內(nei)電纜(lan)頭(tou)、斷路(lu)器(qi)觸頭(tou)等(deng)電氣連接處(chu)等(deng)部位。
2、測溫處理(li)主機采用面板式安裝在(zai)開關柜的儀(yi)表室面板上。
3、測溫處理主機通(tong)過RS485總線將測溫數據傳到(dao)監(jian)控后臺，最遠通(tong)訊距離可(ke)達1200米。
系統描述
本系統每面開(kai)關柜用 1臺現場監控主機，主機采用面板(ban)嵌入式的方式安裝于(yu)儀(yi)表室面板(ban)。
無線(xian)溫(wen)度(du)傳感與(yu)現場監控(kong)主機之間通過無線(xian)電波傳送溫(wen)度(du)數據，對其它(ta)設備(bei)沒有任何干擾及(ji)影響。
現(xian)場監控主機帶有無線通訊口，所測(ce)得溫(wen)度數據(ju)(ju)可以通過無線的方式(shi)將溫(wen)度數據(ju)(ju)上傳至后臺管(guan)理系(xi)統進行數據(ju)(ju)分(fen)析處(chu)理。無論被監測(ce)設備那一點(dian)溫(wen)度異常(chang)，后臺系(xi)統都能準確的發(fa)出報警(jing)信號，真正實現(xian)了開關室(shi)無人值守。
系統軟(ruan)件介紹
測溫監(jian)控系統主(zhu)要(yao)包括(kuo)主(zhu)監(jian)控中心(xin)界面、參(can)數(shu)設置、溫度(du)(du)數(shu)據(ju)查詢、告警以及溫度(du)(du)值實時(shi)曲(qu)線和歷史曲(qu)線。主(zhu)要(yao)功(gong)能如下：
◆ 電氣監控系統分布圖
在顯示(shi)界面(mian)可以顯示(shi)一次系(xi)統模擬圖。
◆ 溫度監測
在(zai)監控(kong)系(xi)統(tong)上集中顯示被測各點(dian)的(de)溫度值。
◆ 報警功能
實際測量(liang)到的參數值超過報(bao)警值時進(jin)行聲(sheng)光報(bao)警，并帶(dai)有語(yu)音報(bao)警功能（需后臺帶(dai)音響）。
◆ 故障顯示
被測設備溫度點的位置非正常(chang)工(gong)作時顯(xian)示故障。
◆ 數據庫功能
存儲(chu)所有被測(ce)點的各個時刻的溫度值，以便進(jin)行數據查詢與歷史(shi)曲線(xian)顯示。
◆ 權限管理
可進(jin)行權(quan)限(xian)設(she)(she)置。運行數據的設(she)(she)定(ding)、修改等需經(jing)有使用權(quan)限(xian)的系(xi)統(tong)操作人(ren)員(yuan)操作方生效(xiao)。
◆ 遠程通信
系統(tong)提供RS485、以太網、CAN總線通訊方式(shi)，以滿足遠程通信。

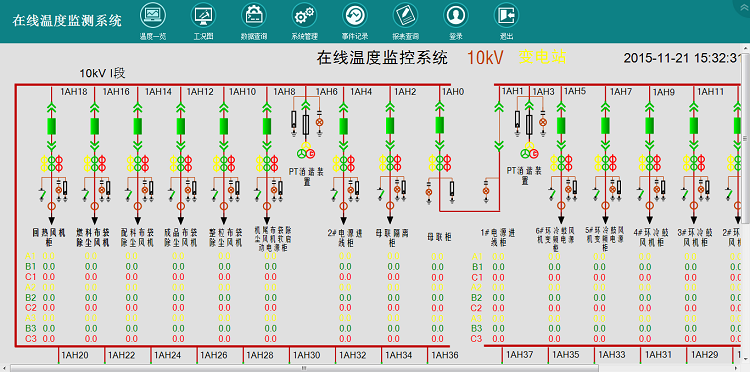

監控系統主界面

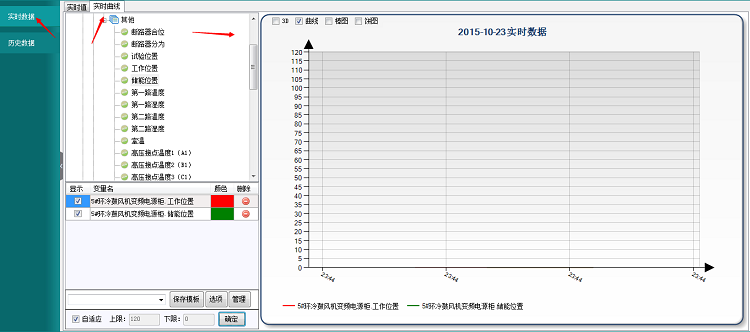

溫度曲線二維顯示界面

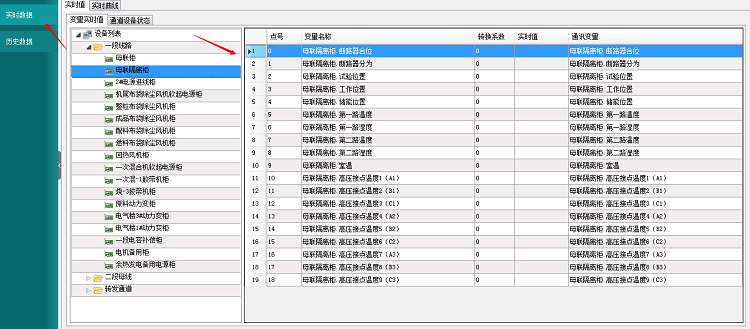

溫度數據報表

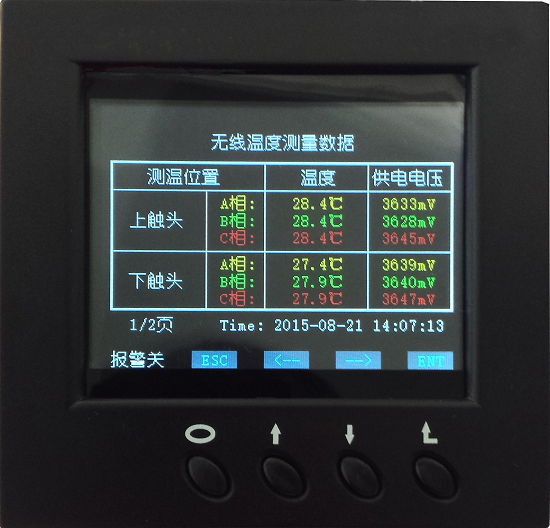

現場監控主機
無(wu)線測溫主機是一款(kuan)集溫度(du)傳感器工作狀態的監測、現場溫度(du)顯示，報(bao)警提示和輸出，事件記(ji)錄及數據記(ji)錄于一體的現場溫度(du)監測儀，并(bing)可修改現場無(wu)線溫度(du)傳感器的地址等參(can)數。
主(zhu)要功能：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接收無線(xian)溫(wen)度(du)傳(chuan)感(gan)器上傳(chuan)的(de)溫(wen)度(du)和傳(chuan)感(gan)器工作電壓 |
顯示數據 |
彩色(se)顯示(shi)接收到的(de)數據，顯示(shi)效果更直觀，背光開關可控(kong)，適用多種(zhong)應用場合 |
時鐘顯示 |
實時(shi)時(shi)鐘顯示，并作(zuo)為事件記錄的時(shi)間基準(zhun) |
參數設置 |
所有(you)參數靈活可設，操作方便(bian)，掉電數據不丟失(shi) |
報警輸出 |
當有報(bao)警事件(jian)發(fa)生(sheng)時(shi)，繼電器干(gan)接點信號(hao)輸出并發(fa)出蜂鳴(ming)報(bao)警聲音提示?? |
高級功能 |
極限溫度記錄 |
按月記錄每(mei)個測溫點的(de)最高溫和最低溫，同時(shi)記錄相應的(de)供電電壓與發生時(shi)間，當(dang)跨年(nian)度使(shi)用時(shi)，自(zi)動(dong)覆蓋上一年(nian)的(de)該月數據(ju) |
溫度報警記錄 |
記錄曾發生過(guo)(guo)報警的(de)測溫位(wei)置的(de)每一(yi)相的(de)溫度、開始時間(jian)和結束時間(jian)，最多可保(bao)存100條(tiao)記錄，當(dang)超過(guo)(guo)100條(tiao)記錄時，自動覆蓋最早的(de)記錄 |
溫度失衡記錄 |
當(dang)(dang)同(tong)一(yi)組測溫位置三相(xiang)溫度不(bu)相(xiang)等時(shi)(shi)(shi)，按(an)月記(ji)錄當(dang)(dang)前該(gai)組每一(yi)相(xiang)的溫度及發生(sheng)時(shi)(shi)(shi)間(jian)，并計算出失(shi)衡度，當(dang)(dang)跨年(nian)(nian)度使用時(shi)(shi)(shi)，自(zi)動覆(fu)蓋上一(yi)年(nian)(nian)的該(gai)月數據 |
密碼管理 |
采(cai)用(yong)密(mi)碼(ma)管理方式，設置參數時必須輸(shu)(shu)入密(mi)碼(ma)，密(mi)碼(ma)分為用(yong)戶密(mi)碼(ma)和系統密(mi)碼(ma)，輸(shu)(shu)入系統密(mi)碼(ma)可(ke)進行更高級的設置功(gong)能 |
技(ji)術指標：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
2.4GHz、433MHz 可選(xuan) |
管理無線(xian)傳(chuan)感器數量 |
≤24只? |
通訊參數 |
通訊接口 |
RS485通(tong)訊接口，通(tong)訊距離(li)≤1200m（不(bu)加中繼） |
主機組網數量 |
≤128只 |
通訊規約 |
Modbus規約(yue)《無線測(ce)溫系(xi)統(tong)通(tong)訊(xun)協議》 |
波特率 |
1200、2400、4800、9600、19200 bps 可(ke)選(xuan) |
報警默認參數 |
溫度報警值 |
上限值(zhi)：+90℃，下限值(zhi)：－20℃ |
溫度告警值 |
上(shang)限值(zhi)：+60℃，下限值(zhi)：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組無源常(chang)開/常(chang)閉觸點） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不結露，無腐蝕 |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對溫度小于80%) |
安裝方式 |
嵌入式安裝 |
無線測(ce)溫傳感器(qi)簡介：
表(biao)帶式無(wu)線測溫(wen)傳感器：
表(biao)帶式溫度傳(chuan)感(gan)器適合于靜觸頭(tou)、母排(pai)、電纜頭(tou)、隔(ge)離刀(dao)閘等測(ce)溫部位的(de)安裝，將測(ce)溫傳(chuan)感(gan)直接綁在測(ce)溫點處即可，溫度探頭(tou)緊貼測(ce)溫處。測(ce)溫精度高、安裝方便牢靠。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數字溫(wen)度傳感(gan)器方式-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默認1min(可(ke)設) |
溫度發送周期 |
默認1min（1min～3小時在線可設） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅膠(jiao)（特殊材料阻燃、耐(nai)高(gao)(gao)溫(wen)、抗氧(yang)化最高(gao)(gao)可耐(nai)250℃高(gao)(gao)溫(wen)） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電(dian)纜(lan)搭接處、母排(pai)連接處、靜觸頭(tou)、隔離刀閘(zha) |
傳(chuan)感器安裝(zhuang)實例
無線溫(wen)度傳感器(qi)安裝部位示例：

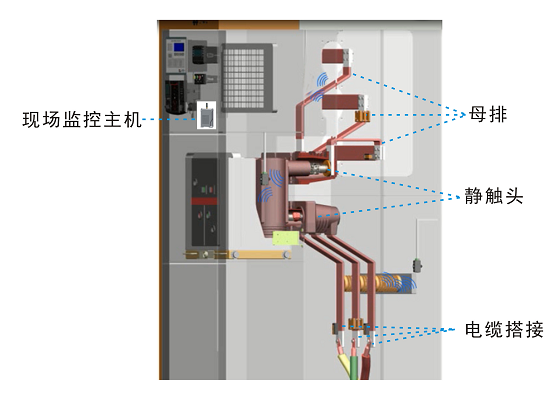

①移開(kai)式高(gao)壓開(kai)關(guan)柜：母排， 靜觸頭，電纜搭接等部位(wei)。
②固定(ding)式高(gao)壓開關柜：母排， 隔離刀閘，電纜(lan)搭接等部位。
無線(xian)溫度傳感器(qi)現場安(an)裝圖


現場監控(kong)主機安裝圖(tu)
現場(chang)后臺軟(ruan)件運行圖
|
