測(ce)溫產品概述
在電(dian)力(li)系統中，從(cong)發電(dian)廠到(dao)送變(bian)電(dian)設(she)備以(yi)及到(dao)終端用戶電(dian)器的整個傳輸過程中都有大量的可變(bian)溫(wen)度需要檢測、預(yu)警(jing)。高壓(ya)設(she)備連接(jie)部位如(ru)母線連接(jie)點，各(ge)種開關、斷路器、主變(bian)套管夾(jia)、高壓(ya)電(dian)纜接(jie)頭等(deng)由(you)于氣候冷熱變(bian)化、材(cai)料老化、銹蝕、松動(dong)等(deng)原因易(yi)造成接(jie)觸不良(liang)、接(jie)觸電(dian)阻增大。在大電(dian)流通過時(shi)，容易(yi)燒壞設(she)備，嚴重(zhong)的甚至引起(qi)一(yi)次設(she)備起(qi)火爆炸。若對這些(xie)溫(wen)升故障點的運行(xing)狀態進行(xing)動(dong)態追蹤監測，不僅(jin)可以(yi)防止、杜絕此類事故的發生，而且亦為電(dian)力(li)系統安全可靠(kao)分析和科學(xue)調(diao)度提供重(zhong)要的決策(ce)依據(ju)。
在目前(qian)對(dui)高壓(ya)電(dian)氣設備(bei)溫(wen)度的監(jian)測(ce)，使用(yong)最(zui)多的方式是通(tong)過人工(gong)手持紅外設備(bei)定期(qi)巡檢。而此種方式有很多的弊(bi)端：
1.勞動強(qiang)度大(da)，需(xu)增加工作人員；
2.溫度(du)測量不準，人為的(de)、環境的(de)干擾因素大；
3.溫度的異常不能及時(shi)的發現；
4.對歷史(shi)數據(ju)無(wu)法(fa)進行及(ji)時、有效的分析。因而存在無(wu)法(fa)及(ji)時發現故障(zhang)的隱患；
5.電氣(qi)設備內部(bu)的一(yi)些關鍵接點的溫度無法測量；
針對目前高(gao)壓(ya)(ya)設(she)備(bei)溫(wen)度(du)監測(ce)(ce)的(de)(de)現狀，我公(gong)(gong)司(si)率先(xian)在國內推出(chu)了(le)高(gao)壓(ya)(ya)電氣接點溫(wen)度(du)在線監測(ce)(ce)系(xi)統(tong)，解(jie)決了(le)在常規(gui)的(de)(de)溫(wen)度(du)監測(ce)(ce)手段中所遇到(dao)的(de)(de)問題。通(tong)過多(duo)年的(de)(de)實(shi)踐，我公(gong)(gong)司(si)推出(chu)了(le)一系(xi)列的(de)(de)測(ce)(ce)溫(wen)產品，可適用于各種(zhong)不同的(de)(de)測(ce)(ce)溫(wen)環境(jing)。產品已大(da)量(liang)的(de)(de)運行在國內的(de)(de)各行各業的(de)(de)電力(li)系(xi)統(tong)中，為避(bi)免高(gao)壓(ya)(ya)電氣設(she)備(bei)事故起到(dao)了(le)很好的(de)(de)監測(ce)(ce)作用。
無(wu)線測溫系統介紹
系統結構圖

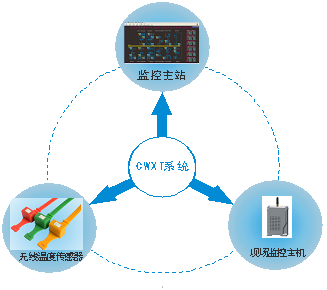

整個測溫(wen)系統(tong)由(you)無線溫(wen)度(du)傳感器(qi)、現場監(jian)控主機、后臺(tai)監(jian)控系統(tong)三大部分組成(cheng)。

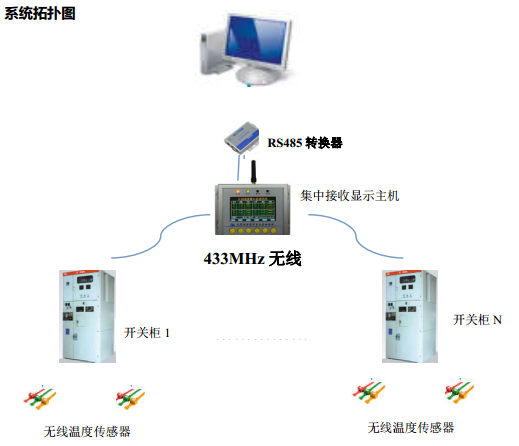

系統拓(tuo)撲圖
備注：
1、無線溫度傳感安裝(zhuang)于開關柜內電(dian)纜頭(tou)、斷路器觸頭(tou)等電(dian)氣連接處等部位(wei)；
2、集中接收顯示(shi)主機(ji)(ji)壁掛方式安裝在(zai)變動站墻壁上，傳(chuan)感(gan)器與主機(ji)(ji)的通訊距離(li)小于100m；
3、集中接(jie)收顯示主機(ji)與后臺(tai)直接(jie)采用RS485總線的(de)方式連接(jie)到后臺(tai)。
系(xi)統(tong)描述
本系統每個(ge)變(bian)電站或變(bian)電室安裝一臺(tai)集中接收顯(xian)示(shi)(shi)主機(ji)，主機(ji)采用壁掛(gua)方式安裝在(zai)變(bian)電站墻面(mian)上(shang)。一臺(tai)集中接收顯(xian)示(shi)(shi)主機(ji)可以接收240只無線溫度傳(chuan)感器。
無線(xian)溫度傳(chuan)感與現場監控主(zhu)機之間(jian)通過(guo) 433MHz 頻(pin)段無線(xian)電(dian)波傳(chuan)送溫度數據，對其它設備(bei)沒有任何干擾及影響。傳(chuan)感器與主(zhu)機之間(jian)的(de)通訊距(ju)離小于100m。
集中接(jie)收顯(xian)示主機帶有RS485通(tong)(tong)訊接(jie)口，所測(ce)得溫(wen)度(du)數據可以通(tong)(tong)過RS485總(zong)線的方式(shi)將溫(wen)度(du)數據上(shang)傳至后臺管理系統(tong)進行數據分析(xi)處理。無(wu)論被監測(ce)設備那一點(dian)溫(wen)度(du)異常，后臺系統(tong)都能準確(que)的發出報警信號，真正實現了開關室無(wu)人值守。。
系統(tong)軟件介(jie)紹
測溫監控系統(tong)主要(yao)包括(kuo)主監控中心界面、參數設置、溫度(du)數據查詢、告警以及溫度(du)值實時(shi)曲(qu)線和(he)歷史曲(qu)線。主要(yao)功能如(ru)下(xia)：
◆ 電氣監控系統分布圖
在(zai)顯示(shi)界面可以顯示(shi)一次系統(tong)模(mo)擬圖。
◆ 溫度監測
在監控(kong)系統上集中顯(xian)示被測各(ge)點的溫度值。
◆ 報警功能
實際測量到的參(can)數(shu)值(zhi)超過報警(jing)(jing)值(zhi)時進行聲(sheng)光報警(jing)(jing)，并帶有語音報警(jing)(jing)功能(neng)（需(xu)后臺帶音響(xiang)）。
◆ 故障顯示
被測設備溫度點(dian)的位置非(fei)正常工作時顯示故障。
◆ 數據庫功能
存儲(chu)所有(you)被測點的(de)各個時刻的(de)溫度值，以便進行數(shu)據查詢與歷史曲(qu)線顯示。
◆ 權限管理
可進(jin)行(xing)權限設(she)置。運行(xing)數據(ju)的設(she)定、修改等(deng)需經有(you)使用(yong)權限的系統操作人員操作方(fang)生效。
◆ 遠程通信
系統(tong)提(ti)供RS485、以太網、CAN總線通訊方式，以滿足(zu)遠(yuan)程通信(xin)。
監(jian)控系統(tong)主界(jie)面
溫度曲線二維顯示界面
溫度數據報(bao)表
集中接收顯示主機
集(ji)中接收顯示主機是(shi)一款集(ji)溫(wen)度傳(chuan)感(gan)(gan)器(qi)工(gong)作狀態的監測、現場(chang)溫(wen)度顯示，報警(jing)提示和(he)輸出，事(shi)件(jian)記錄(lu)及數(shu)據(ju)記錄(lu)于一體的現場(chang)溫(wen)度監測儀，并(bing)可修改現場(chang)無線溫(wen)度傳(chuan)感(gan)(gan)器(qi)的地址等(deng)參(can)數(shu)。
主要功能：
主要功能 |
功能介紹 |
基本功能 |
接收數據 |
接(jie)收(shou)無線溫(wen)度(du)傳(chuan)(chuan)感(gan)器上傳(chuan)(chuan)的溫(wen)度(du)和傳(chuan)(chuan)感(gan)器工作電壓 |
顯示數據 |
彩色顯示(shi)接(jie)收(shou)到的數據，顯示(shi)效果(guo)更直觀，背光開關可控(kong)，適(shi)用多種應(ying)用場合 |
時鐘顯示 |
實時時鐘顯示(shi)，并作為事件記錄的(de)時間基(ji)準(zhun) |
參數設置 |
所有參(can)數靈活可設(she)，操作(zuo)方便，掉(diao)電數據不丟失(shi) |
報警輸出 |
當有(you)報警事(shi)件發生(sheng)時，繼電器(qi)干(gan)接點(dian)信號輸(shu)出(chu)(chu)并發出(chu)(chu)蜂鳴報警聲音提示?? |
高級功能 |
溫度報警記錄 |
記錄(lu)曾發(fa)生過(guo)報警(jing)的(de)測溫(wen)位(wei)置(zhi)的(de)每一相的(de)溫(wen)度、開始時間和結束(shu)時間，最(zui)多可保存(cun)100條記錄(lu)，當超過(guo)100條記錄(lu)時，自動覆蓋最(zui)早的(de)記錄(lu) |
密碼管理 |
采(cai)用(yong)密碼管(guan)理方式，設置(zhi)參數(shu)時必須輸入密碼，密碼分為用(yong)戶密碼和系(xi)統密碼，輸入系(xi)統密碼可(ke)進行(xing)更高(gao)級(ji)的(de)設置(zhi)功能 |
技術指標：
技術參數 |
技術指標 |
無線參數 |
無線頻率 |
433MHz |
管理無(wu)線傳(chuan)感器數量 |
≤240只? |
通訊參數 |
通訊接口 |
RS485通訊接口，通訊距離≤1200m（不加中繼） |
通訊規約 |
Modbus規約《無線測(ce)溫(wen)系統通訊協(xie)議》 |
波特率 |
1200、2400、4800、9600、19200 bps 可選 |
報警默認參數 |
溫度報警值 |
上限值(zhi)：+90℃，下(xia)限值(zhi)：－20℃ |
溫度告警值 |
上(shang)限值(zhi)：+60℃，下限值(zhi)：－10℃ |
告警電壓值 |
2700mV |
繼電器干接點參數 |
AC220V/5A（1組無源常開/常閉觸點） |
工作電壓 |
AC85～265V/DC110～370V |
整機功耗 |
≤5VA |
工作溫度 |
-10℃~+70℃ |
工作濕度 |
≤90%RH,不結露，無腐蝕 |
海拔 |
≤2500米 |
防護等級 |
IP20 |
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對溫度小于(yu)80%) |
安裝方式 |
壁掛式安裝 |
無線(xian)測溫傳感器簡介(jie)：
表帶式無(wu)線測溫傳感器：
表帶式溫(wen)度(du)傳感器適(shi)合于靜觸頭、母排、電纜頭、隔離刀閘(zha)等測(ce)(ce)溫(wen)部位的安裝(zhuang)(zhuang)，將測(ce)(ce)溫(wen)傳感直接(jie)綁在(zai)測(ce)(ce)溫(wen)點處即可，溫(wen)度(du)探頭緊(jin)貼測(ce)(ce)溫(wen)處。測(ce)(ce)溫(wen)精度(du)高、安裝(zhuang)(zhuang)方(fang)便牢靠。
??????????????????????????? 無線溫度傳感器技術參數 |
測溫范圍 |
數字溫度傳感器(qi)方式(shi)-25～200℃ |
精度 |
≤±1℃ |
采樣周期 |
默認(ren)1min(可設) |
溫度發送周期 |
默(mo)認1min（1min～3小時在線可設） |
傳感器休眠電流 |
≤4uA |
峰值電流 |
≤20mA |
單次發送時長 |
≤3ms |
最大發射功率 |
0dB |
無線頻段 |
2.4GHz /433MHz |
工作電源 |
鋰電池 |
電池品牌 |
法國Saft |
設計壽命 |
不低于10年 |
射頻標準 |
IEEE802.15.4 |
通訊距離 |
2.4GHz：≤10m,433MHz: ≤100m |
外型尺寸 |
40X24X24mm |
外殼材料 |
硅膠（特殊(shu)材料(liao)阻(zu)燃、耐(nai)高溫、抗(kang)氧(yang)化最高可耐(nai)250℃高溫） |
EMC設計標準 |
GB/T 17626 |
工作環境溫度 |
-40～85℃ |
適合安裝部位 |
電纜搭接(jie)處(chu)、母(mu)排連接(jie)處(chu)、靜觸頭、隔離(li)刀(dao)閘 |
傳感器安裝實例
無線(xian)溫度(du)傳感(gan)器(qi)安裝部位示例(li)：
①移開式高壓開關柜：母排(pai)， 靜(jing)觸頭(tou)，電纜搭接等部位。
②固定式高壓開(kai)關柜：母排， 隔離刀閘(zha)，電纜搭(da)接等(deng)部位(wei)。
無線溫度傳感器(qi)現場安裝(zhuang)圖


現場監控(kong)主機安裝圖
現場后臺軟件運行圖(tu)
|
